Компьютерная модель блока инвертирования ФЧХ

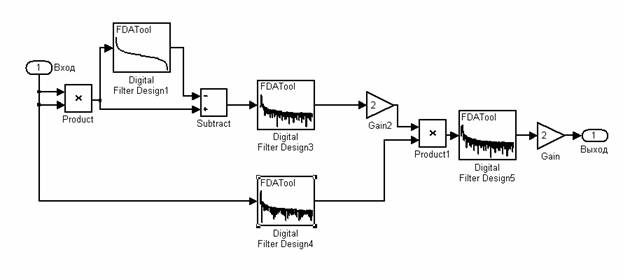

Убедимся в справедливости алгоритма инвертирования с помощью компьютерной модели в системе MatLab (Рис. 3.):

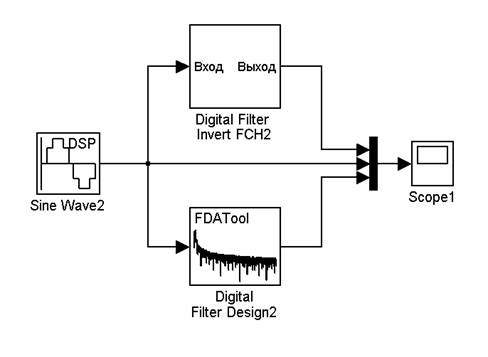

Алгоритм был опробован в программе MatLab в среде Simulink (Рис. 5.).
В качестве фильтра (Digital filter Design2) был выбран полосовой КИХ-фильтры Кайзера (конечная импульсная характеристика) с полосой пропускания 400-600 Гц, частотой дискретизации 100 кГц.

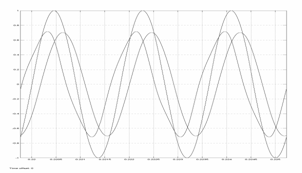

На вход фильтров подавались сигналы с разными частотами. Графики работы схемы инвертирования ФЧХ при подаче на вход сигнала частотой 520 и 550 Гц приведены на Рис. 6. На осциллограмме сигналов видно, что цифровой фильтр с типичной ФЧХ имеет отрицательный фазовый сдвиг относительно сигнала генератора, а цифровой фильтр с инвертированной ФЧХ имеет положительный сдвиг по фазе относительно сигнала генератора. Это подтверждает работоспособность модели с нетипичной ФЧХ.

1
Рис. 3.



2
Рис. 5.

3

4

Рис. 6.
