Компьютерная модель одноконтурного генератора с двухпетлевой обратной связью

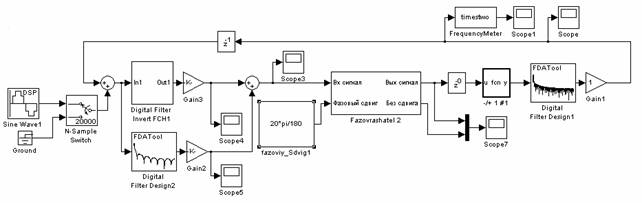

В качестве примера одноконтурного генератора с многопетлевой обратной связью рассмотрим одноконтурный генератор с двумя петлями обратной связи. В данном генераторе (Рис. 2.) параллельно цифровому фильтру с инвертированной ФЧХ подключается цифровой фильтр с типичной ФЧХ. Выходные сигналы с выходов этих фильтров суммируются после усиления.
В результате появления второй цепи обратной связи, в цифровой автоколебательной системе появляется возможность амплитудного управления генерируемой частотой.
Для реализации компьютерной модели одноконтурного генератора с многопетлевой обратной связью необходимы: цифровой полосной фильтр с конечной импульсной (КИХ-фильтр) с типичной ФЧХ характеристикой, цифровой полосной КИХ-фильтр с инвертированной ФЧХ, усилители, ограничители, умножители, фазовращатель, частотомер. Многие необходимые элементы уже присутствуют в библиотеке в программе MatLab в среде Simulink.
Цифровой фильтр с инвертированной ФЧХ напрямую реализовать нельзя. Однако он получен структурным способом и содержит в себе несколько цифровых фильтров с типичной ФЧХ [7] [8].
Рис. 2.
