Компьютерная модель одноконтурной автоколебательной системы

Цифровые генераторные преобразователи повышенной чувствительности к управляющему воздействию строятся на основе разных автоколебательных систем. Режим повышенной чувствительности реализуется при каскадном подключении цифрового фильтра с типичной ФЧХ и дополнительного цифрового фильтра с инвертированной ФЧХ [2, 3, 4, 5].


Для реализации преобразователя необходимы: цифровой полосной фильтр с конечной импульсной (КИХ-фильтр) с типичной ФЧХ характеристикой, цифровой полосной КИХ-фильтр с инвертированной ФЧХ, усилители, ограничители, умножители, фазовращатель, частотомер. Многие необходимые элементы уже присутствуют в библиотеке в программе MatLab в среде Simulink.


Цифровой фильтр с инвертированной ФЧХ напрямую реализовать нельзя. Однако он получен структурным способом и содержит в себе несколько цифровых фильтров с типичной ФЧХ [7] [8].

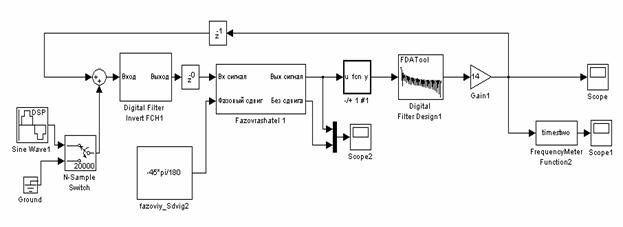

В цифровой одноконтурной системе (Рис.1.) возникают колебания с частотой:
1,
Где 2 - вносимый фазовый сдвиг
R5, R1­ – порядок цифровых фильтров с типичной и инвертированной ФЧХ
R – количество отсчетов, на которое задерживается сигнал
Fd – Частота дискретизации



3

Рис.1.
